多年致力于机电设备的研发、生产、销售、服务为一体的创新型企业
源头厂家 5 +
公司历经5年多发展
技术骨干 20 +
经验丰富技术人员

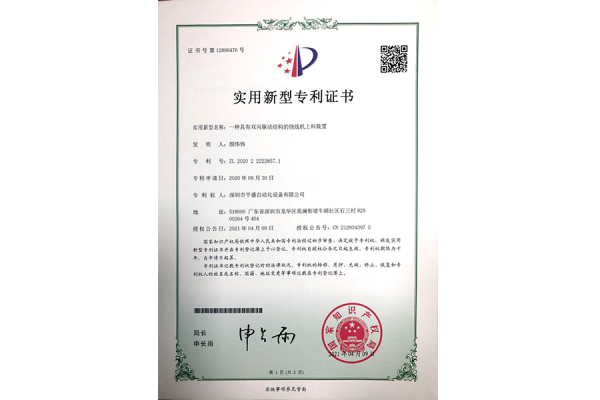

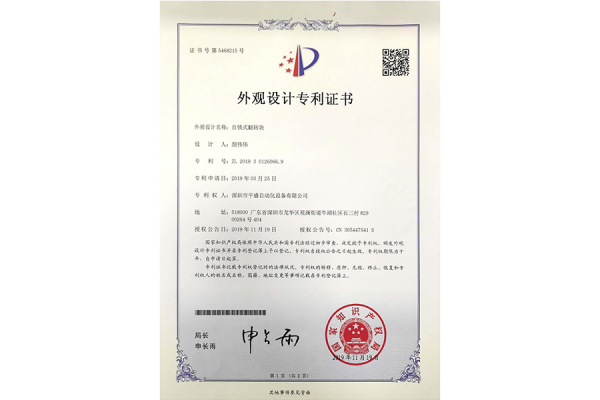

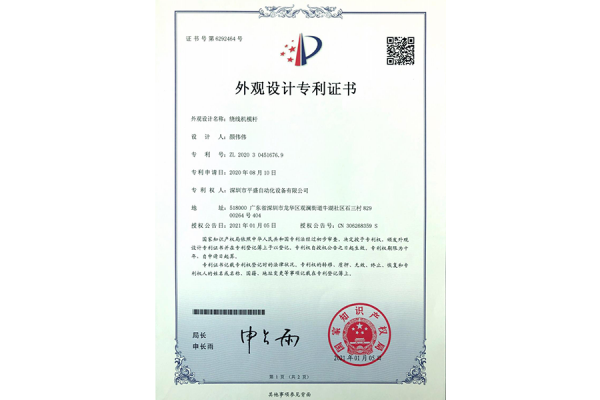

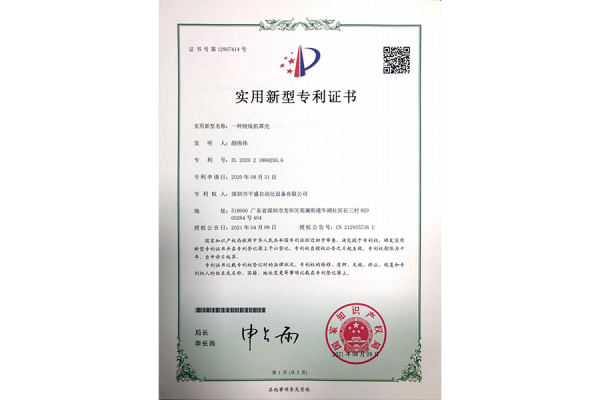

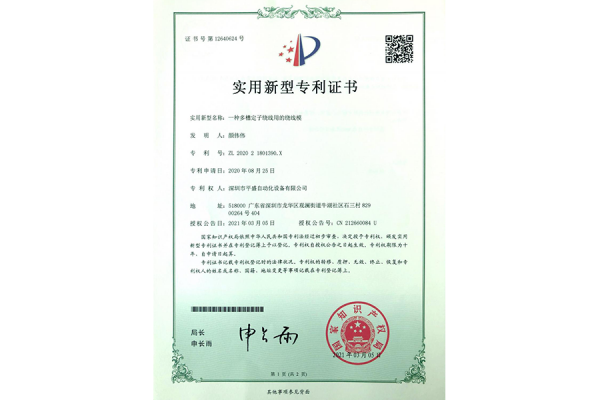

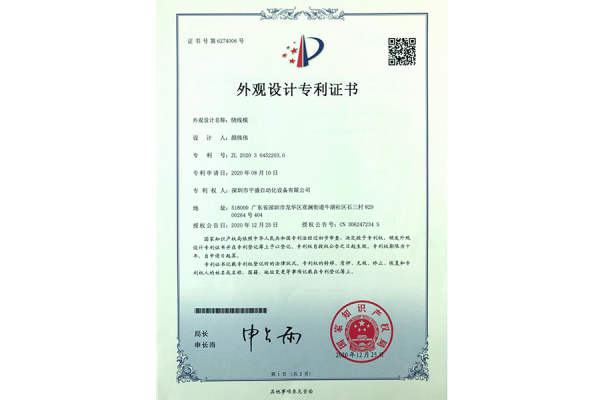

实用新型专利 14 +
强大的研发团队
行业应用 15 +
·产品应用于各行各业
提供质优、高性价比的 ·产品，满足您的各种 ·产品需求

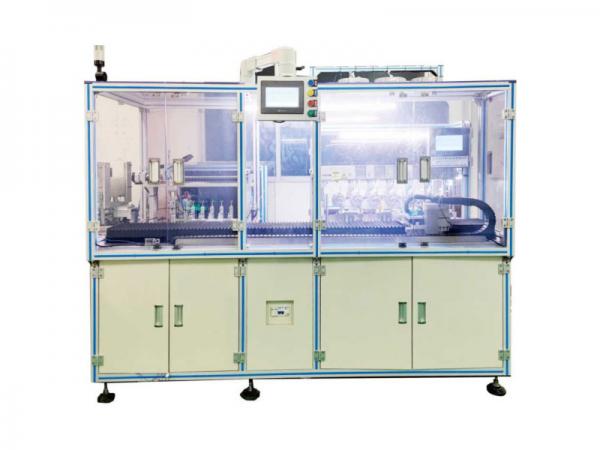

1、线体可以根据客户需求定制开发；
2、自动线体位单机独立设计，可以快速对接前后机型；
3、线体可以根据生产需求定制不同的搭配 和配置，非常灵活。
| 工序如下 | |
| 1 | 振动盘分料 |
| 2 | 上料机上料 |
| 3 | 绕线机绕线 |
| 4 | 定子浸锡 |
| 5 | 定子检测 |
| 6 | 定子插板（或者摆盘） |

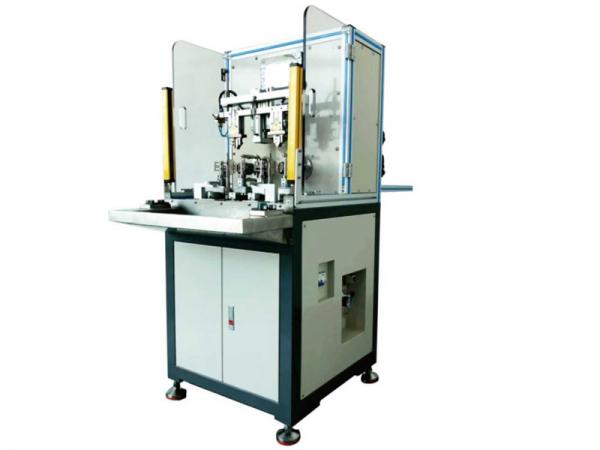

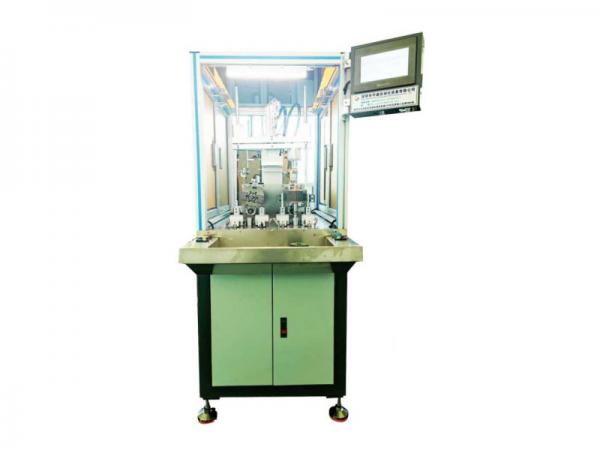

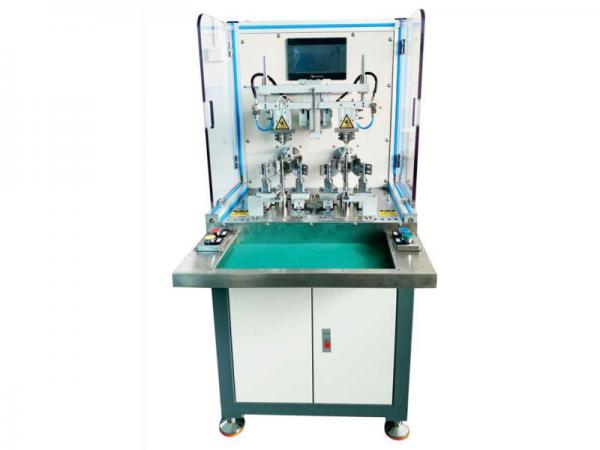

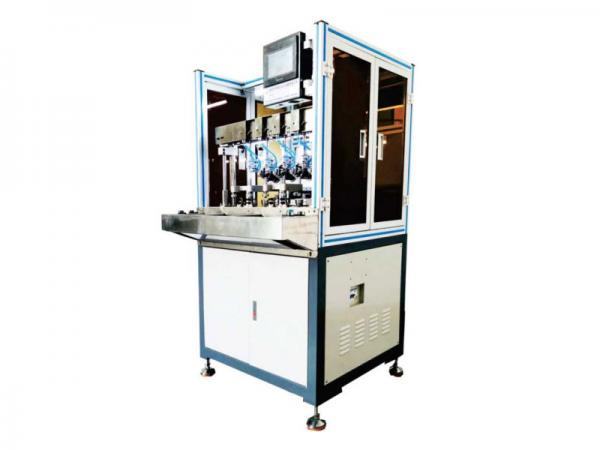

1. 设备主体三维运动结构采用一体式模块铸造设计，强度高稳定性好。
2. 设备所有电控原件和机械配件均采用一线主流品牌，绕线平整，自动理线。
3. 治具采用模块式设计，可以快速更换。
4. 采用铝型材安全防护罩 安全简洁美观。
适用于各种散热风扇 直流无刷马达 磁电机定子 等各种微电机的高品质绕线。

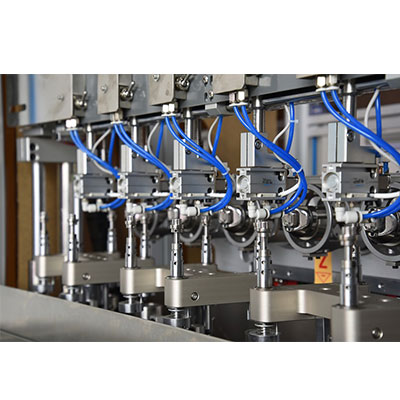

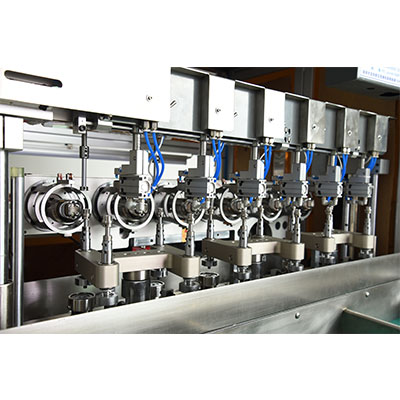

局部工位图：
1. 设备主体三维运动结构采用一体式模块铸造设计，强度高稳定性好。
2. 设备所有电控原件和机械配件均采用一线主流品牌，绕线平整，自动理线。
3. 治具采用模块式设计，可以快速更换。
4. 采用铝型材安全防护罩 安全简洁美观。
5. 适用于各种散热风扇 直流无刷马达 磁电机定子 等各种微电机的高品质绕线。
技术参数
设备外形尺寸 | 970mm*950mm*1 580 mm |
设备重量 | 约400KG |
输入电源 | 单相 220V±10% 50Hz |
输入气压 | 0.5-0.7Mpa |
额定功率 | 3.5 KW |
运动控制 | 全自动伺服马达同步控制 |
飞叉数量 | 6个同步，中心距120MM |
飞叉速度 | 正反转 Max5000rpm |
飞叉精度 | ±0.05 度 |
转级精度 | ±0.1 度 |
X（左右）轴行程 | 60MM 精度0.01mm |
Y（前后）轴行程 | 60MM 精度0.01mm |
Z（上下）轴行程 | 100MM 精度0.01mm |
适用线径 | 0.04-0.25MM |
适用定子外径 | cp10-(p42 mm |
部分 ·产品加工需要通过更换模具才可实现、以上参数可根据客户要求重新设计及制造。
注：本公司保留改变 ·产品技术规格和外观的权利，所载内容不作为订货验收的依据，如有变更恕不另行通知。
局部工位展示:

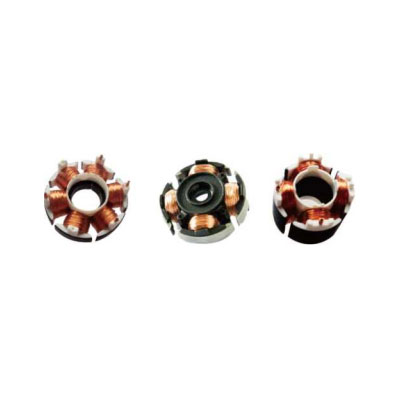

定子图：
1、线体可以根据客户需求定制开发；2、自动线体位单机独立设计，可以快速对接前后机型；3、线体可以根据生产需求定制不同的搭配和配置，非常灵活。工序如下1振动盘分料2上料机上料3绕线机绕线4定子浸锡5定子检测6定子插板（或者摆盘）
1.设备主体三维运动结构采用一体式模块铸造设计，强度高稳定性好。2.设备所有电控原件和机械配件均采用一线主流品牌，绕线平整，自动理线。3.治具采用模块式设计，可以快速更换。4.采用铝型材安全防护罩安全简洁美观。适用于各种散热风扇直流无刷马达磁电机定子等各种微电机的高品质绕线。
1. 设备主体三维运动结构采用一体式模块铸造设计，强度高稳定性好。 2. 设备所有电控原件和机械配件均采用一线主流品牌，绕线平整，自动理线。 3. 治具采用模块式设计，可以快速更换。
1.设备主体结构采用一体式模块铸造，强度高稳定性好2.设备所有电控原件和机械配件均采用一线主流品牌3.搭载高精度模具固定机构，模具寿命更长，绕线更为平整，模杆采用独特自锁技术，轻松取放定子。治具采用模块式设计，可以快速更换。4.采用铝型材安全防护罩安全简洁美观。适用于各种散热风扇直流无刷马达磁电机定子等各种微电机的高品质绕线。
1. 设备主体结构采用一体式模块铸造，强度高稳定性好 2. 设备所有电控和机械配件均采用一线主流品牌，绕线更为平整 3. 模杆采用独特自锁技术，轻松取放定子。

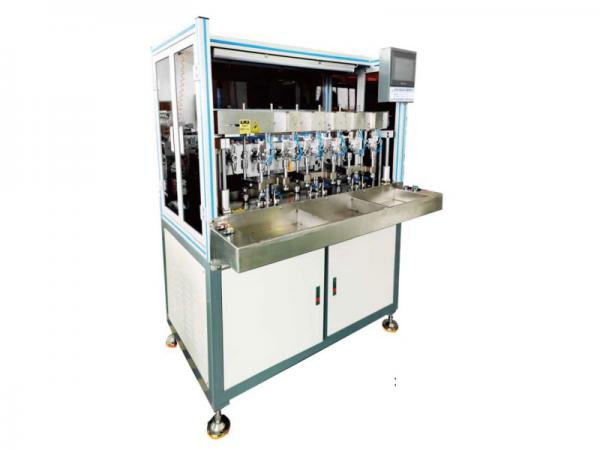

1.设备主体三维运动结构采用一体式模块铸造，强度高稳定性好2.设备所有电控和机械配件均采用一线主流品牌，绕线平整3.采取6工位绕线+6工位装卸模式，自动理线，或者自动剪断线头线尾的功能4.治具采用模块式设计，可以快速更换。5.采用铝型材安全防护罩安全简洁美观。6.适用于各种散热风扇直流无刷马达磁电机定子等各种微电机的高品质绕线。
从生产到出货， 注重每个细节的品质追求
01、质量好，可靠性高
·产品性能稳定、运行平稳，使用维护烦恼少！采用上银
H级滚柱型导轨，耐磨，抗震，寿命长，承载力强。使
用寿命长，可持续长久使用！
02、品种多，规格全
·产品品种多，应有尽有，可提供更多
种使用需求，助您轻松实现一站式自
动绕线机设备采购。
03、高品质原材料
采用高品质原材料，台湾上银滑轨、台湾丝杆、日本安
川电机等。并能按需求预定个性化非标 ·产品，更有效提
高节能效果。
04、价格优惠，性价比高
优质 ·产品，实惠的价格；在业内处于中等价格水平；专
利设计、结构紧凑、造型美观；适用性强、通用性高，
使用维护方便。
05、广泛适用多行业

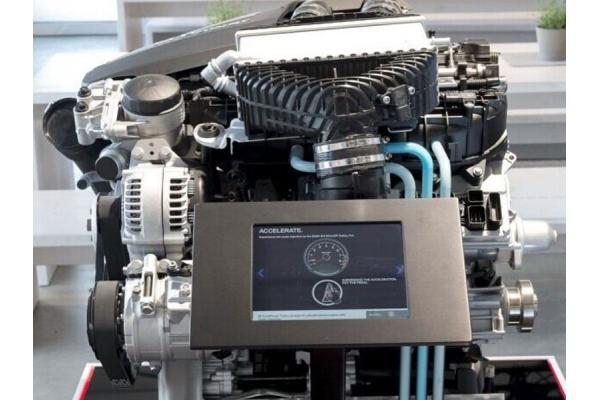

·产品广泛适用于航模、医疗器械、家
用电器、电动工具、工业电子、汽车
电动车等多个领域
06、完善售前、中、后的服务
专业销售以及客服团队，完善售前、售中、售后服务，
为客户提供合格 ·产品及快捷、高效率的保养维修服务，
赢得广大客户青睐！
可根据各行业客户需求量身定制绕线机解决方案
放心采购，从了解 实力入手，有效节省时间与成本，为您提供优质的的 ·产品
01.
02.
03.
04.
自动化是一家集机电设备的研发、生产、销售、服务为一体的创新型企业。拥有多年的行业经验，凭借竞争力价格，以及优质的 ·产品，为广大客户提供专业的解决方案。
公司坚持以人为本”企业文化核心，拥有一批高素质的管理人才，经验丰富的技术人员和生产工人，各司其职，每一个环节都有专人负责跟进，高效快捷。
原材料均采用良好的原材，性能稳定、使用寿命长，减少零部件不良率， ·产品种类多，规格齐全， ·产品从制作到出库，均有严格的检测系统，始终保持高效运作。
配设专业的 ·产品客服人员，协助客户选择适合自己的 ·产品，量大从优， ·产品如有质量问题支持全场调换货。公司拥有完善的售后服务，深受广大新老客户的青眯。
大家也是知道的，绕线机的正常运行是需要很多条件的，比如绕线机操作的安全方面、绕线机接地等等，都是需要注意的。正确安装使用绕线机不仅可以提高工作效率，而且可以延长电感绕线机的使用时间。 绕线机对工作..
中小型绕线机，则需要相对坚固的工作台，必要是工作台需加装适当的减震装置，如果绕线机安装支点的数量和分布位置不当或固定方法不合理，则会影响整机的性能和寿命。对使用绕线机的企业而言，对场地的要求是建造适..
直流无刷电机水泵采用直流无刷电机加上叶轮之后组成的，电机的轴和叶轮连在一起。直流无刷水泵采用电子组件换向，无需使用碳刷换向，采用高性能耐磨陶瓷轴和陶瓷轴套，轴套通过注塑与磁铁练成整体也就避免了磨损，因..
当 正在使用中的绕线机或自动绕线机突然出现故障，简单的快速有效的办法就是用完好的配件替换疑似故障的部件，绕线机维修人员根据判断故障原因后，用这种方式快速的诊断故障规模，并使绕线机能够快速投入正常..
无刷电机绕线机的使用原理凡是电器 ·产品大多需要用漆包铜线(简称漆包线)绕制成电感线圈，可以使用绕线机完成这一道或多道加工。例如：各种电动机，空心杯电机，转子，定子，引脚电感，贴片电感，变压器，电磁阀，一..
开关磁阻电动机也称为可变磁阻电动机，是一种通过在铁叠片转子和通电定子磁极之间产生磁阻转矩而运行的电动机。在开关磁阻电动机中，定子类似于无刷直流电动机，不需要任何永磁体，简化了机械结构设计，但电气设计却..
在使用定子绕线机绕线过程中，相信很多操作绕线机工作员会遇到过漏钩这种情况，下面绕线机厂家给大家说下造成漏钩的原因都有哪些以及解决方案：1、飞叉离钩线套距离太远：挂钩时线挂不到钩子底部，容易挂在钩子外角..
当 正在使用中的绕线机或自动绕线机突然出现故障，最简单的快速有效的办法就是用完好的配件替换疑似故障的部件，绕线机维修人员根据判断故障原因后，用这种方式快速的诊断故障规模，并使绕线机能够快速投入正常..
随着电机行业的高速发展，直流无刷电机的运用越来越广泛，说到无刷电机，其绕线很关键，如果绕的效果不好，很可能会影响电机的性能。目前主要采用自动绕线机给直流无刷电机绕线，当然也有手工绕线的，两者相比有哪些..
无刷直流电机的转速和什么有关？哪些因素会影响无刷直流电机的转速呢？下面直流无刷电机厂家小编就来简单的介绍一下影响无刷直流电机的转速的因素吧。无刷直流电机的转速与加在线圈上的频率有关，前提是无刷直流电机..
直流无刷减速电机，即无刷齿轮减速电机，是在直流无刷电机的基础上，加上配套齿轮减速箱。齿轮减速箱的作用是，提供较低的转速，较大的力矩。同时，齿轮箱不同的传动比可以提供不同的转速和力矩。这大大提高了，直流..
直流无刷电机绕线机加工的“断相”难题该如何处理？直流无刷电机绕线机加工在静止不动的情况下，方位反过来且互相相抵，这类状况被称作‘断相’，这类常见故障危险因素非常大，下边解读一下出現那样的常见故障以后该..
合作共赢，创新未来，用心制造
深圳市 自动化设备有限公司 成立于2017年，注册资本100万元，是一家专业从事于机电设备的研发、生产、销售、服务为一体的创新型企业。公司地址位于深圳市龙华区观澜街道鸿景鹏工业园。目前公司主要致力于为无刷电机行业提供自动化生产解决方案，目前设备类型有无刷直流绕线机，无刷交流绕线机，无刷内绕机，转子绕线机，以及全自动化生产线等非标自动 化设备。目前公司设备主要应用于航模、医疗器械、家用电器、电动工具、工业电子、汽车、电动车等多个领域
